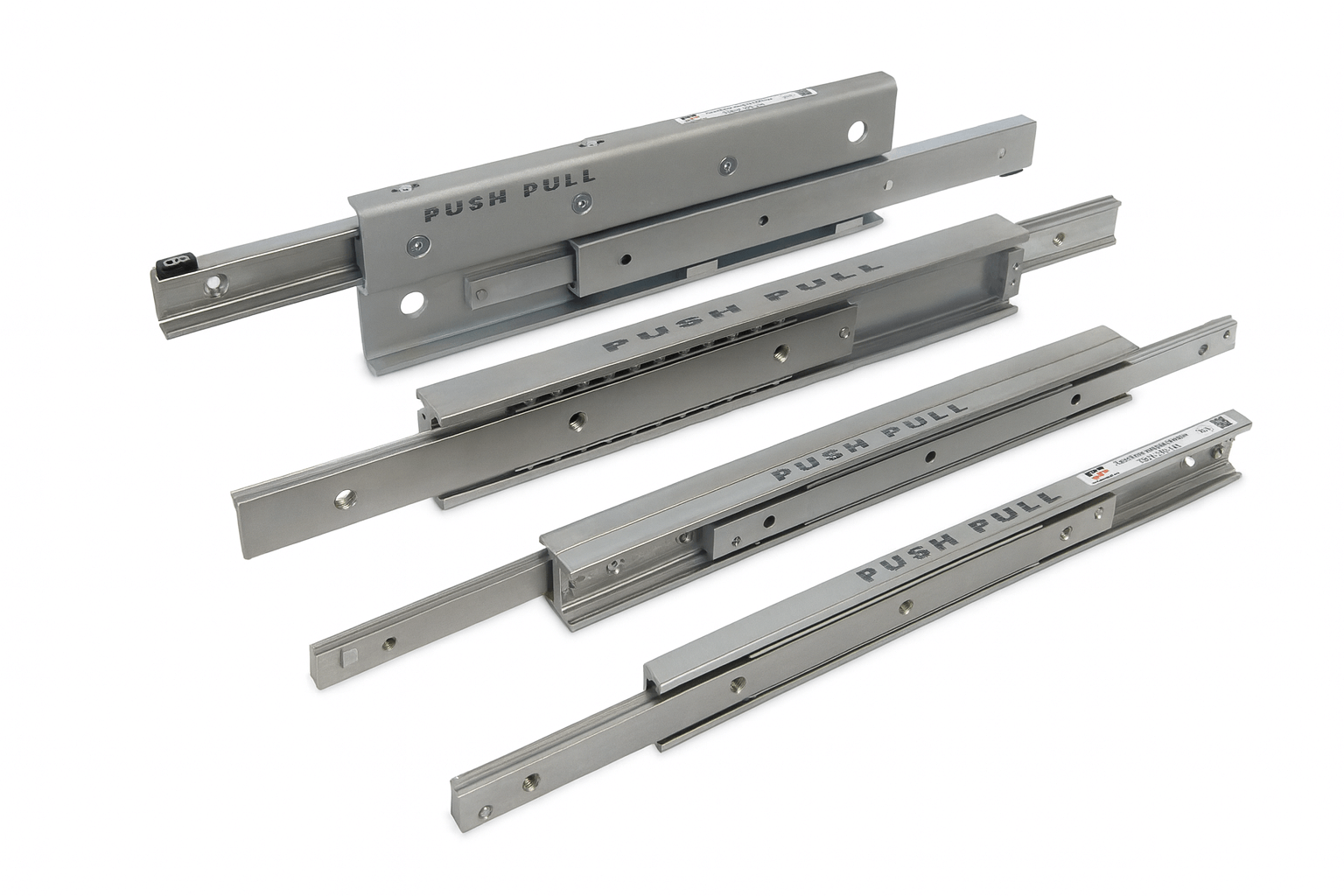

Телескопические направляющие

Высокая грузоподъёмность (до 3 800 кг на пару направляющих)

Выдвижение до 100% от исходной длины направляющей

Длительный срок службы благодаря закалке дорожек качения

Надёжные и безопасные решения с системами блокировки и демпфирования

Диапазон рабочих температур: от -60 до +120 °C

Стальные компоненты

Широкий выбор вариантов антикоррозийной защиты

Малый прогиб под нагрузкой благодаря высокой жесткости конструкции

Предлагаются в различных типоразмерах и с различными средними элементами, которые могут иметь S-образное, двутавровое или прямоугольное сечение. Изделия сочетают в себе высокую грузоподъёмность, разумную стоимость и лёгкость хода.

TB

Направляющие частичного выдвижения. Состоит из самой направляющей, каретки и шарикового сепаратора с телами качения. Система отличается компактностью и простотой в сочетании с привлекательными эксплуатационными характеристиками. Направляющие «TB», прикреплённые к несущей структуре, позволяют создавать системы линейного перемещения с высокой механической жёсткостью.

TXB

Направляющая «TXB» состоит из двух направляющих, скрепленных друг с другом, образуя двутавровый профиль, выполняющий функцию среднего элемента, одной подвижной и одной стационарной каретки, которая крепится к несущей конструкции. Прямоугольная форма общего профиля системы в сборе позволяет обеспечить компактность конструкции в сочетании с высокой грузоподъёмностью и малым прогибом под нагрузкой, воздействующей на систему в радиальном направлении.

TSB

Телескопическая направляющая полного выдвижения. Состоит из двух одинаковых направляющих и среднего элемента
S-образного сечения. Несмотря на компактность, средний элемент обладает высокой инерционностью и механической жёсткостью. Такая конструкция обеспечивает высокую грузоподъёмность и снижает прогиб телескопической системы под нагрузкой даже в полностью выдвинутом состоянии. Изделия серии «TSB» предлагаются в трёх различных вариантах исполнения: вариант «TSB» c однонаправленным ходом; вариант «TSB…Z» c однонаправленным ходом и блокиратором в закрытом положении; и вариант «TSB…D» c ходом в двух направлениях.

TLXB

Телескопическая направляющая полного выдвижения. Изделия выполнены из холоднотянутой стали. В систему входят две направляющие, одна из которых крепится стационарно, а другая является подвижной, и средний элемент двутаврового профиля. Несмотря на компактность, средний элемент обладает высокой инерционностью и механической жесткостью. Такая конструкция обеспечивает высокую грузоподъемность и снижает прогиб системы под нагрузкой даже в полностью выдвинутом состоянии.

TLSB

Легкие телескопические направляющие полного выдвижения выполнены из листовой оцинкованной стали. Серия представлена в четырех типоразмерах в зависимости от высоты профиля: 45, 53, 71 и 76. Типоразмеры 53 и 76 доступны в исполнении с блокиратором в открытом
и закрытом положениях. Все направляющие оснащены фиксатором в закрытом положении. Конструкция направляющих позволяет снимать подвижную каретку для отдельного монтажа (кроме 76).
